RJ11电话音频信号防雷器
2022-10-23 18:58
一、产品概述及应用
BPD-S180R2系列产品主要用于电话，公共广播系统，保护电气电子设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于企业、公共场所、等领域音频线路保护。该系列产品具有传输速率大、响应时间特别快、插损低、残压低等特点，在不影响设备正常通信前提下，具有良好的防雷效果。
二、主要技术指标
产品型号
BPD-S180R2
BPD-S180R2/8
BPD-S180R2/16
工作电压（Un）
120V
最大工作电压
180V
标称放电电流（In）
3KA
最大通流容量（Imax）
5KA
保护水平（Up 在In）
420V
传输率
10Mbps
响应时间
1ns
额定电流
0.5A
插入损耗
0.5dB
接头形式
RJ11
保护线路
2/3，4 /5
失效机制
通讯线路对地短路或通讯线路断开
保护路数
1
8
16
外形尺寸
83*25*25mm
190*85*48mm
482*86*44mm
保护等级
IP20
工作环境
温度-40～+85℃，相对湿度≤95％(25℃)

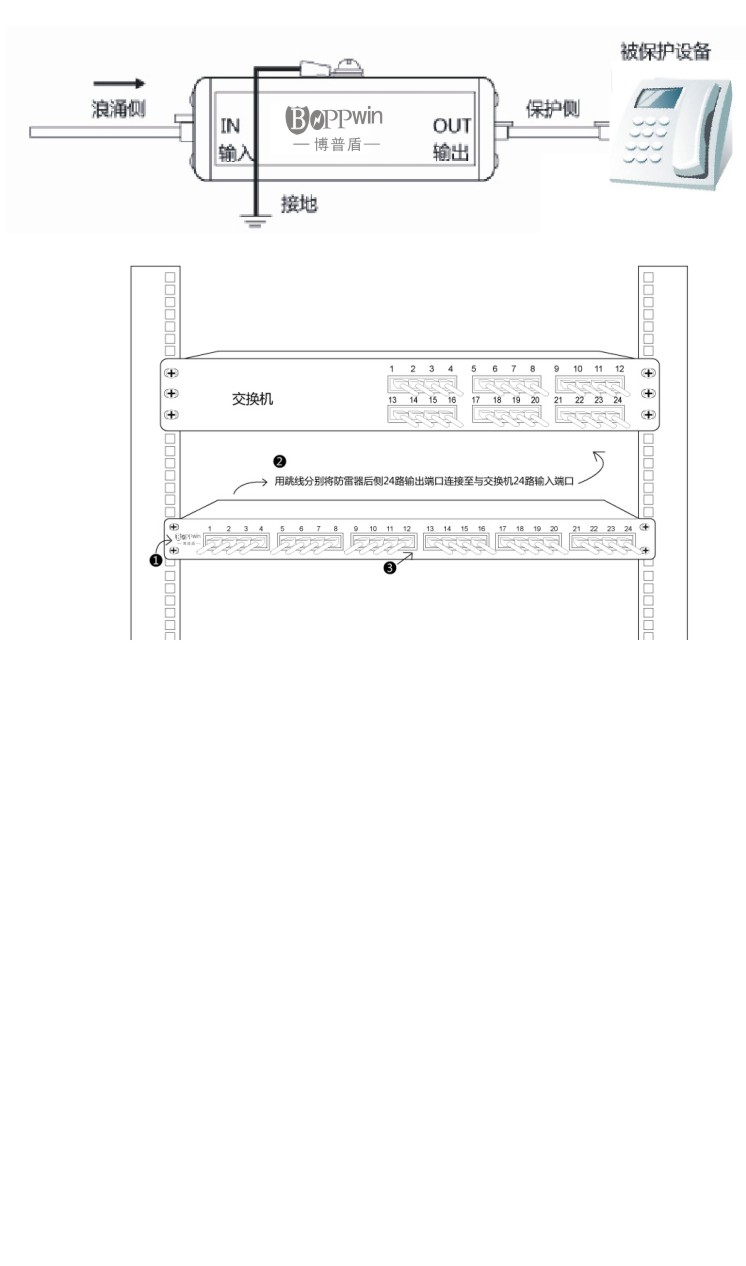

三、安装接线图
深圳市博普盾防雷科技有限公司 版权所有
粤ICP备18043255号-1
RJ11电话音频信号防雷器
2022-10-23 18:58
一、产品概述及应用
BPD-S180R2系列产品主要用于电话，公共广播系统，保护电气电子设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于企业、公共场所、等领域音频线路保护。该系列产品具有传输速率大、响应时间特别快、插损低、残压低等特点，在不影响设备正常通信前提下，具有良好的防雷效果。
二、主要技术指标
三、安装接线图
BPD-S180R2系列产品主要用于电话，公共广播系统，保护电气电子设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于企业、公共场所、等领域音频线路保护。该系列产品具有传输速率大、响应时间特别快、插损低、残压低等特点，在不影响设备正常通信前提下，具有良好的防雷效果。
二、主要技术指标
| 产品型号 | BPD-S180R2 | BPD-S180R2/8 | BPD-S180R2/16 | |
| 工作电压（Un） | 120V | |||
| 最大工作电压 | 180V | |||
| 标称放电电流（In） | 3KA | |||
| 最大通流容量（Imax） | 5KA | |||
| 保护水平（Up 在In） | 420V | |||
| 传输率 | 10Mbps | |||
| 响应时间 | 1ns | |||
| 额定电流 | 0.5A | |||
| 插入损耗 | 0.5dB | |||
| 接头形式 | RJ11 | |||
| 保护线路 | 2/3，4 /5 | |||
| 失效机制 | 通讯线路对地短路或通讯线路断开 | |||
| 保护路数 | 1 | 8 | 16 | |
| 外形尺寸 | 83*25*25mm | 190*85*48mm | 482*86*44mm | |
| 保护等级 | IP20 | |||
| 工作环境 | 温度-40～+85℃，相对湿度≤95％(25℃) | |||
