110V广播，喇叭音频信号防雷器
2022-10-23 18:57
一、产品概述及应用
广播音频信号系列产品主要用于广播、喇叭音频信号系统，保护电气电子设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于工控、消防、安防监控、交通、电力等领域控制线路保护。该系列产品具有响应时间特别快、插损小、残压低等特点，在不影响设备正常通信前提下，具有良好的防雷效果。
二、主要技术指标
产品型号
BPD-S180Y2
工作电压（Uc）
180V
标称放电电流（In）
3kA
最大通流容量（Imax）
5kA
限制电压
350V
传输速率
10Mbps
响应时间
1ns
插入损耗
0.5dB
接头形式
压接式
额定负载电流IL
500mA
保护路数
两线：1路
失效机制
通讯线路对地短路或断开
外形
尺寸
两线系列
常规型：85*25*25mm；导轨型：90*18*65mm
四线系列
常规型：85*25*25mm
保护等级
IP20
连接导线
0.75-1.5mm2
工作环境
－40～＋85℃

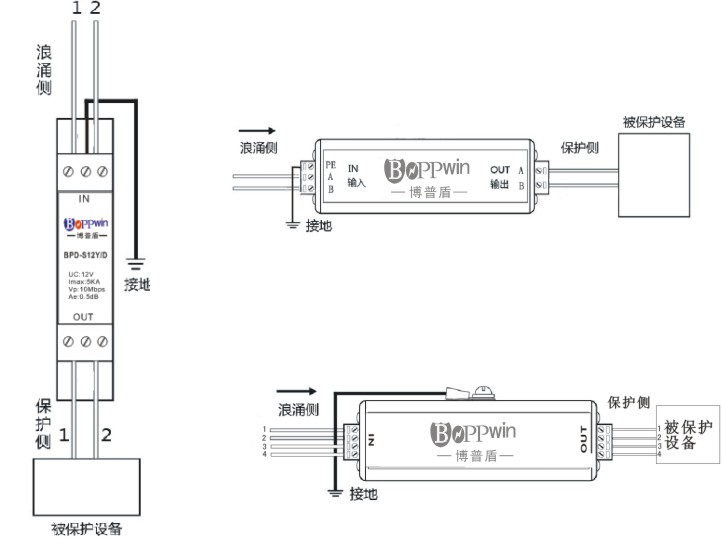

三、安装接线图
