20KA电源防雷器
2022-10-23 19:23
一、基本特点
采用标准模块化设计，安装简单，维护方便；
漏电流及变化率小，通流量大，响应速度快；
采用温控保护电路，内置热保护，短路故障自动脱离装置
具有工作故障指示，遥信告警功能
3+1保护模式（L-N,N-PE）,特别适合电网差的地区使用工艺考究，能在高湿度和恶劣环境下长期工作
二、基本描述
BPD20系列电源防雷器主要用于配电系统C级防护，用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（＜100µs）过电压的影响，广泛应用于通信设备、电气、电器、电力设备、安防监控、交通、工控、航空等领域电源保护。该系列产品具有响应时间特别快、残压低、及时脱扣等特点，并且阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。
三、主要技术指标
产品型 号
BPD-20B/2
BPD-20B/1+N
BPD-20B/3+N
BPD-20B/4
最大持续工作电压
385VAC
通流容量（In）
10KA
最大通流容量（Imax）
20kA
保护水平(Up在In时）
≤1200V
接入导线面积
4mm2
遥信定义(可选)
NC-COM为常闭，COM为公共点，NO-COM为常开
失效指示
绿色：正常, 红色：失效
响应时间（tA）
25ns
外形尺寸
90*36*65mm
90*72*65mm
保护等级
IP20
保护模式
L-PE,N-PE
L-N，N-PE
L-PE,N-PE
阻燃等级
V0/红色
安装方式
35 mm2导轨安装
工作环境
温度-40～+85℃，相对湿度≤95％(25℃)，高度≤3km

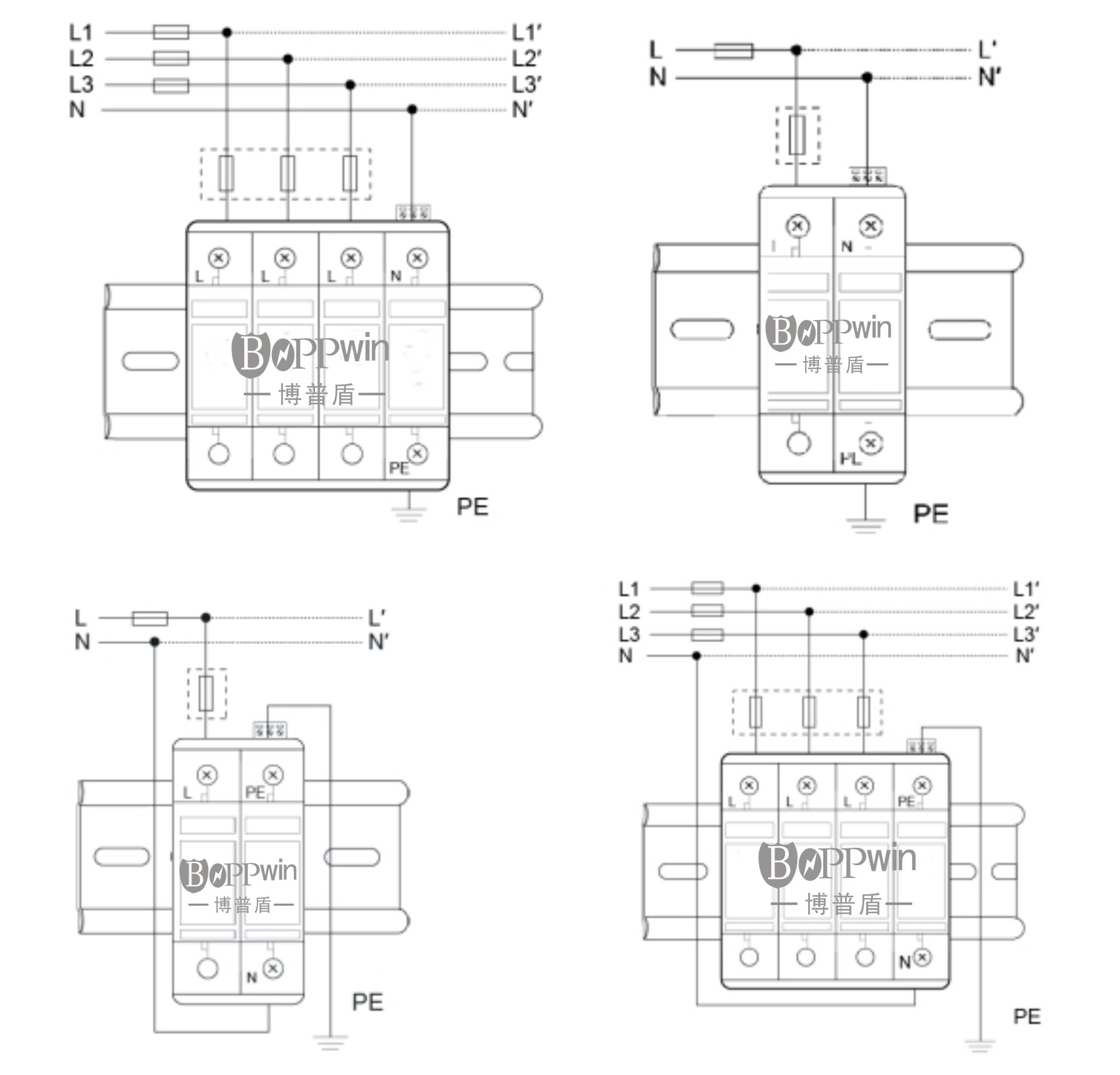

四、接线图
深圳市博普盾防雷科技有限公司 版权所有
粤ICP备18043255号-1
20KA电源防雷器
2022-10-23 19:23
一、基本特点
采用标准模块化设计，安装简单，维护方便；
漏电流及变化率小，通流量大，响应速度快；
采用温控保护电路，内置热保护，短路故障自动脱离装置
具有工作故障指示，遥信告警功能
3+1保护模式（L-N,N-PE）,特别适合电网差的地区使用工艺考究，能在高湿度和恶劣环境下长期工作
二、基本描述
BPD20系列电源防雷器主要用于配电系统C级防护，用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（＜100µs）过电压的影响，广泛应用于通信设备、电气、电器、电力设备、安防监控、交通、工控、航空等领域电源保护。该系列产品具有响应时间特别快、残压低、及时脱扣等特点，并且阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。
三、主要技术指标
四、接线图
采用标准模块化设计，安装简单，维护方便；
漏电流及变化率小，通流量大，响应速度快；
采用温控保护电路，内置热保护，短路故障自动脱离装置
具有工作故障指示，遥信告警功能
3+1保护模式（L-N,N-PE）,特别适合电网差的地区使用工艺考究，能在高湿度和恶劣环境下长期工作
二、基本描述
BPD20系列电源防雷器主要用于配电系统C级防护，用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（＜100µs）过电压的影响，广泛应用于通信设备、电气、电器、电力设备、安防监控、交通、工控、航空等领域电源保护。该系列产品具有响应时间特别快、残压低、及时脱扣等特点，并且阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。
三、主要技术指标
| 产品型 号 | BPD-20B/2 | BPD-20B/1+N | BPD-20B/3+N | BPD-20B/4 |
| 最大持续工作电压 | 385VAC | |||
| 通流容量（In） | 10KA | |||
| 最大通流容量（Imax） | 20kA | |||
| 保护水平(Up在In时） | ≤1200V | |||
| 接入导线面积 | 4mm2 | |||
| 遥信定义(可选) | NC-COM为常闭，COM为公共点，NO-COM为常开 | |||
| 失效指示 | 绿色：正常, 红色：失效 | |||
| 响应时间（tA） | 25ns | |||
| 外形尺寸 | 90*36*65mm | 90*72*65mm | ||
| 保护等级 | IP20 | |||
| 保护模式 | L-PE,N-PE | L-N，N-PE | L-PE,N-PE | |
| 阻燃等级 | V0/红色 | |||
| 安装方式 | 35 mm2导轨安装 | |||
| 工作环境 | 温度-40～+85℃，相对湿度≤95％(25℃)，高度≤3km | |||
四、接线图
