10KA电源防雷器
2022-10-23 19:23
一、基本特点
采用标准模块化设计，安装简单，维护方便；
漏电流及变化率小，通流量大，响应速度快；
采用温控保护电路，内置热保护，短路故障自动脱离装置
具有工作故障指示，遥信告警功能
二、基本描述
BPD10系列电源防雷器主要用于配电系统C级防护，用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（＜100µs）过电压的影响，广泛应用于通信设备、电气、电器、电力设备、安防监控、交通、工控、航空等领域电源保护。该系列产品具有响应时间特别快、残压低、及时脱扣等特点，并且阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。
三、技术参数
产品型号
BPD10-12
BPD10-24
持续工作电压
12VAC
24VAC
通流容量（In）
5KA
最大通流容量（Imax）
10kA
保护水平(Up在In时）
≤60V
≤100V
接入导线面积
4mm2
遥信定义(可选)
NC-COM为常闭，COM为公共点，NO-COM为常开
失效指示
绿色：正常, 红色：失效
响应时间（tA）
25ns
外形尺寸
90*36*65mm
90*72*65mm
保护等级
IP20
保护模式
L-PE,N-PE
阻燃等级
V0/红色
安装方式
35 mm2导轨安装
工作环境
温度-40～+85℃，相对湿度≤95％(25℃)，高度≤3km

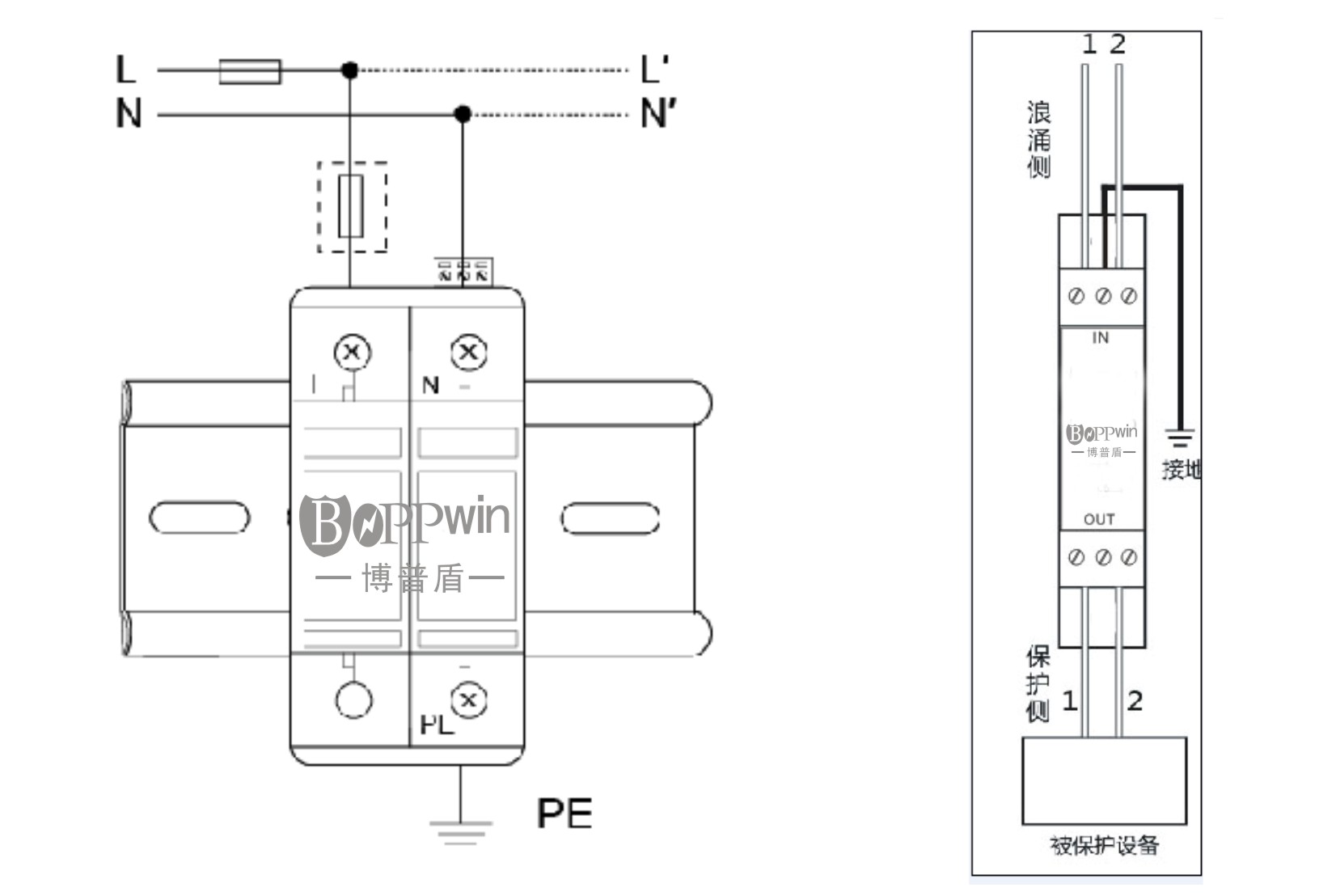

四、接线图
