网络防雷器

BPD网络防雷系列产品主要用于TCP/IP协议通信网络，保护电气电子设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于通信、安防监控、交通、工控等领域通信线路保护。该系列产品具有传输速率大、响应时间特别快、插损低、残压低等特点，在不影响设备正常通信前提下，具有良好的防雷效果。

型号 指标	BPD-S05J4-4	BPD-S05J4-8		BPD-S05J4-16	BPD-S05J4-24
工作电压（Un）	5V
标称放电电流（In）	3kA
最大通流容量（Imax）	5kA
限制电压（Up）	20V
传输速率	100/1000Mbps
响应时间	1ns
插入损耗	0.5dB
接头形式	RJ45
保护线路(百兆)	1/2, 3/6
保护线路（千兆）	1/2, 3/6,4/5,7/8
保护路数	4		8	16	24
外形尺寸	85*60*25mm		160*97*30mm	485*95*45mm
保护等级	IP20
额定电流	0.5A
SPD端口分类	两端口
接地方式	通过连接线直接接地
外壳材料	铝合金屏蔽封装
失效机制	通讯线路对地短路或通讯线路断开
工作环境	温度-40～+85℃，相对湿度≤95％(25℃)

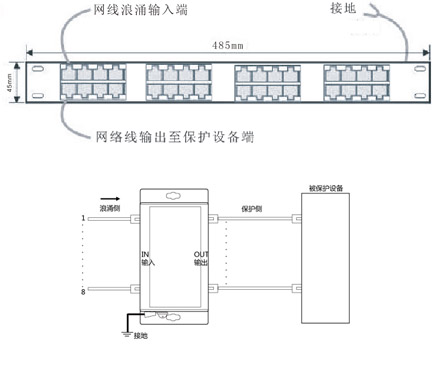

安装接线图
