多路集成视频信号防雷器
一、产品概述及应用
BPD-S12B系列产品主要用于模拟视频信号系统，保护电气电子设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于安防监控、交通、通信等领域通信线路保护。该系列产品具有传输速率大、响应时间特别快、插损低、残压低等特点，在不影响设备正常通信前提下，具有良好的防雷效果。
二、主要技术指标
|
指标型号 |
BPD-S12B/4 |
BPD-S12B/8 |
BPD-S12B/16 |
|
工作电压（Un） |
12V |
|
标称放电电流（In） |
3kA |
|
最大通流容量（Imax） |
5kA |
|
保护水平（Up） |
20V |
|
传输速率 |
100Mbps |
|
响应时间 |
1ns |
|
特性阻抗 |
75Ω |
|
插入损耗 |
0.5dB |
|
额定负载电流 IL |
0.5A |
|
SPD类别 |
组合型 |
|
失效指示 |
线路对地短路或断开 |
|
接头形式 |
BNC-阴入阳出或BNC双母 |
|
保护路数 |
4 |
8 |
16 |
|
外形尺寸 |
124*81*30 mm |
155*28*93 mm |
483*44*90 mm |
|
保护等级 |
IP20 |
|
外壳材料 |
铝合金/不锈钢 |
|
工作环境温度 |
温度-40～+85℃，相对湿度≤95％(25℃) |

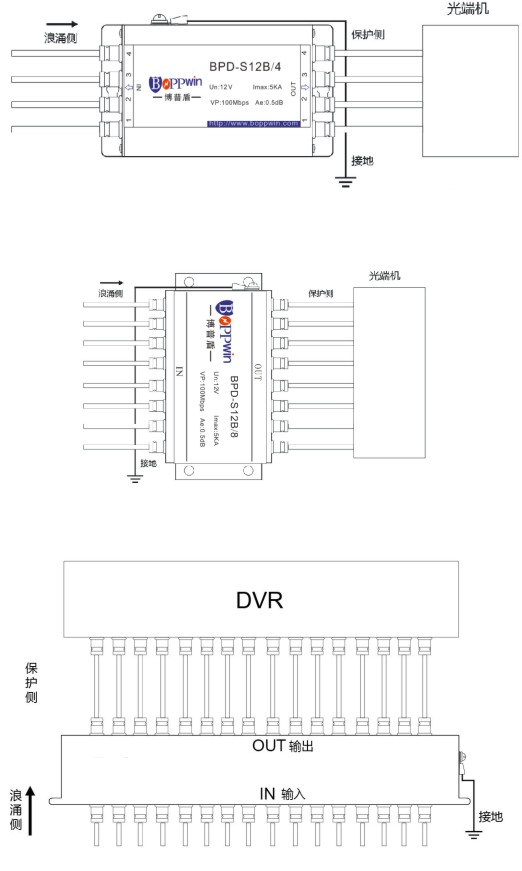

三、安装接线图
