电源网络控制三合一防雷器
一、产品概述及应用
三合一系列产品是高清网络摄像机定制的一款防雷产品，保护摄像机电源、网络、控制等线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于公共治安、交通监控等领域。该系列产品具有集成度高、插损低、残压低、方便安装等特点，具有良好的防雷效果。
二、主要技术指标
|
产品型号 |
BPD-S05J4/3 |
|
控制部分 |
|
工作电压（Un） |
5V |
|
标称放电电流（In） |
3kA |
|
最大通流容量（Imax） |
5kA |
|
保护水平（Up） |
40V |
|
传输速率 |
10Mbps |
|
响应时间 |
1ns |
|
插入损耗 |
≤0.5dB |
|
额定负载电流IL |
DC500mA |
|
接头形式 |
压接式 |
|
失效机制 |
通讯线路对地短路或通讯线路断开 |
|
网络部分 |
|
工作电压（Un） |
5V |
|
标称放电电流（In） |
3kA |
|
标称放电电流（In） |
5KA |
|
保护水平（Up） |
20V |
|
传输速率 |
100Mbps |
|
保护线路 |
1/2, 3/6 |
|
额定电流 |
0.5A |
|
接头形式 |
RJ45 |
|
失效机制 |
通讯线路对地短路或通讯线路断开 |
|
响应时间 |
1ns |
|
电源部分 |
|
工作电压（Un） |
12V |
24V |
220V |
|
标称放电电流（In） |
5kA |
|
最大通流容量（Imax） |
10kA |
|
保护水平 |
40V |
100V |
900V |
|
接头形式 |
压接式 |
|
接头定义 |
1正，2负 |
1 L , 2 N |
|
保护等级 |
IP20 |
|
失效机制 |
LED灯熄灭/电源断开 |
|
机件部分 |
|
工作环境 |
温度-40～+85℃，相对湿度≤95％(25℃) |
|
外形尺寸 |
120*85*25mm |
|
外壳材料 |
铝型材 |

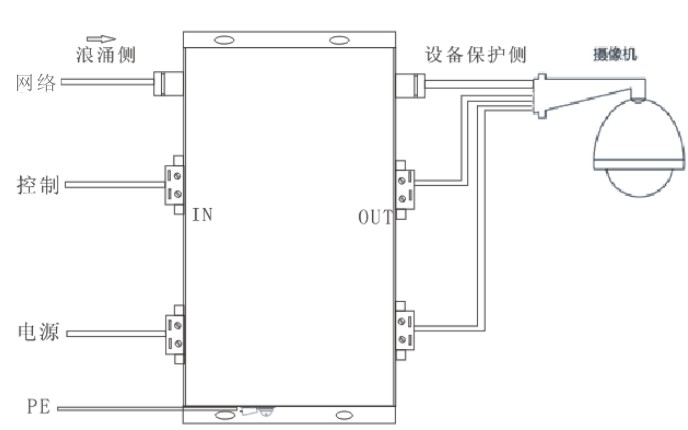

三、安装接线图
