60KA电源防雷器
一、基本特点
采用标准模块化设计，安装简单，维护方便；
漏电流及变化率小，残压低，通流量大，响应时间快；
采用温控保护电路，内置热保护，短路故障自动脱离装置
具有工作故障指示，遥信告警功能
3+1保护模式（L-N,N-PE）,特别适合电网差的地区使用工艺考究，能在高湿度和恶劣环境下长期工作
二、基本描述
BPD60系列电源防雷器主要用于配电系统B/C级防护，用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振(＜100µs)过电压的影响，广泛应用于通信设备、电气、电器、电力设备、安防监控、交通、工控、航空等领域电源保护。该系列产品具有响应时间特别快、残压低、及时脱扣等特点，并且阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作。
三、主要技术指标
|
产品型号 |
BPD-60B/1+N |
BPD-60B/3+N |
BPD-60B/2 |
BPD-60B/4 |
|
最大持续工作电压 |
385VAC |
|
通流容量（In） |
30KA |
|
最大通流容量（Imax） |
60kA |
|
保护水平(Up） |
≤1800V(8/20μs) |
|
接入导线面积 |
16 mm2 |
|
遥信定义(可选) |
NC-COM为常闭，COM为公共点，NO-COM为常开 |
|
失效指示 |
白色：正常, 红色：失效 |
|
响应时间（tA） |
25ns |
|
单相外形尺寸 |
90*72*65mm |
|
三相外形尺寸 |
90*144*65mm |
|
保护等级 |
IP20 |
|
保护模式 |
L-N,N-PE |
L-PE,N-PE |
|
阻燃等级 |
V0/灰色 |
|
安装方式 |
35 mm2导轨安装 |
|
工作环境 |
温度-40～+85℃，相对湿度≤95％(25℃)，高度≤3km |

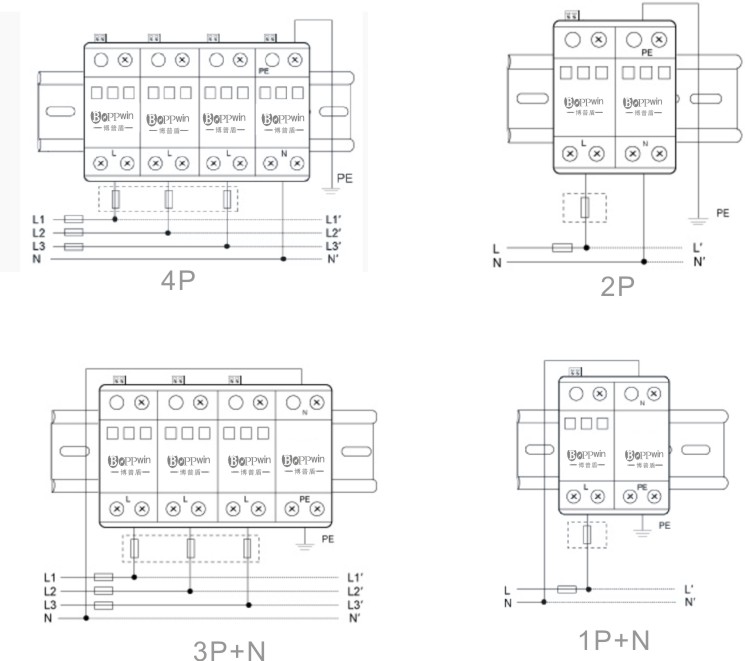

四、接线图
